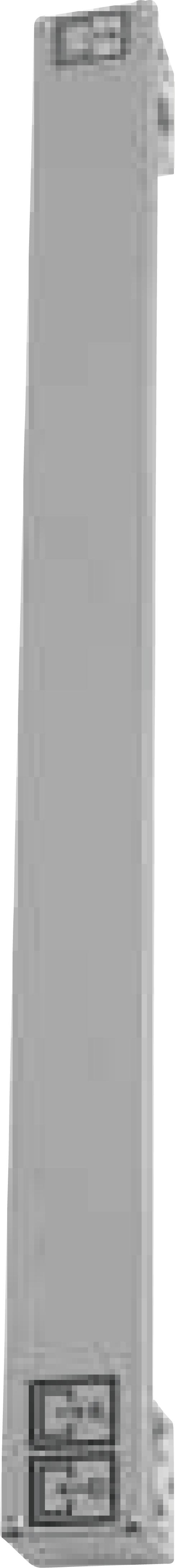

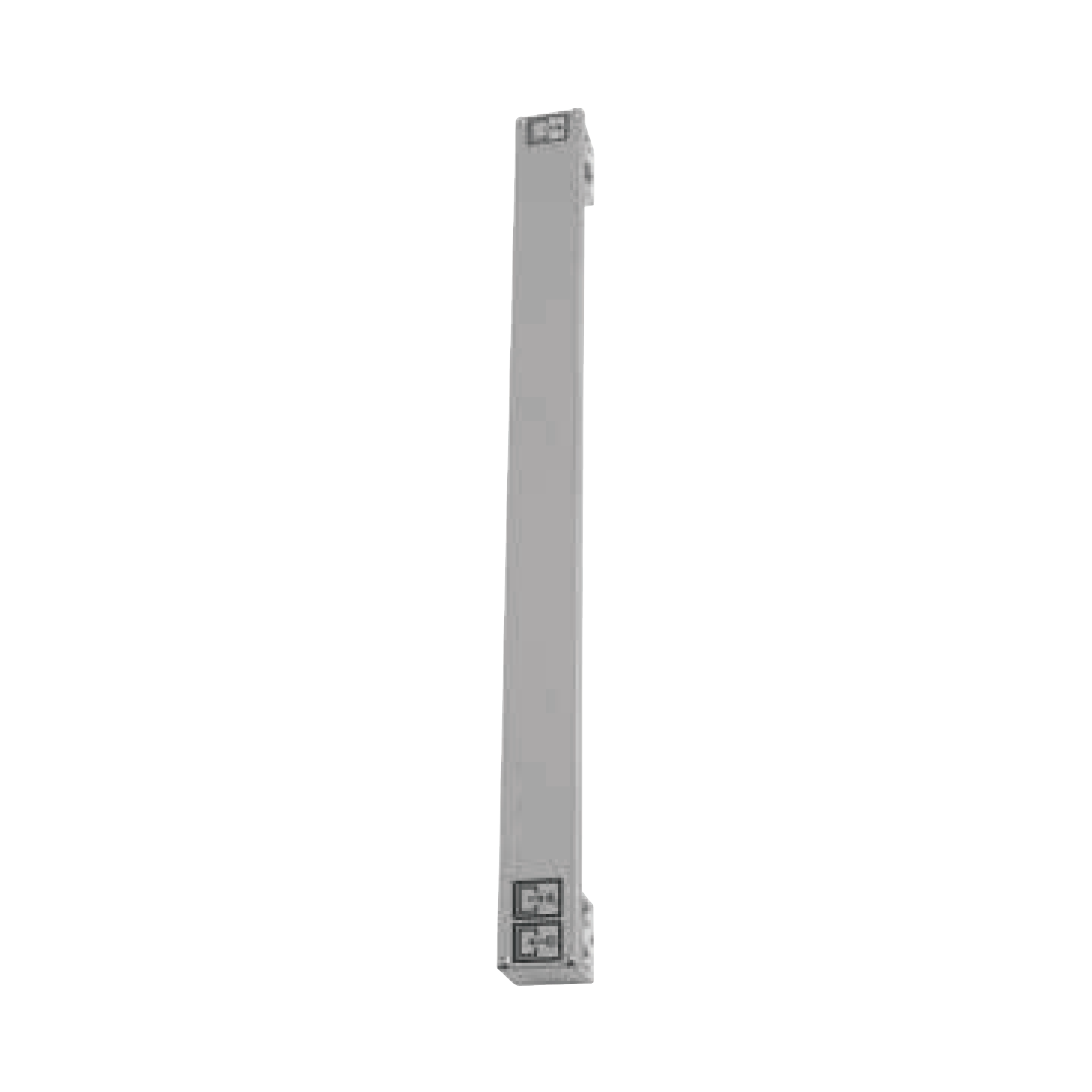

EnOxy 304 氧气膜组件
产品优势
出厂前完成膜老化预处理
每个富集系统所需的膜组件更少
节能效果显著、安装方便
技术规格
性能数据
标准测试条件为7 barg（表压），其他规格点仅供参考
| 氧气纯度% | 最低富氧流量 L/min | ||||||
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | |
| 4 barg | 16.9 | 17.3 | 17.7 | 18.1 | 18.4 | 18.8 | - |
| 5 barg | 21.5 | 22 | 22.5 | 23 | 23.5 | 24 | 24.5 |
| 6 barg | 26.3 | 26.9 | 27.5 | 28.1 | 28.7 | 29.3 | 29.9 |
| 7 barg | 31.1 | 31.9 | 32.6 | 33.3 | 34 | 34.7 | 35.4 |
| 8 barg | 36.1 | 37 | 37.8 | 38.6 | 39.4 | 40.2 | 41.1 |
| 9 barg | 41.3 | 42.2 | 43.1 | 44.1 | 45 | 45.9 | 46.9 |
| 10 barg | 46.5 | 47.5 | 48.6 | 49.7 | 50.7 | 51.8 | 52.8 |
| 11 barg | 51.9 | 53 | 54.2 | 55.4 | 56.6 | 57.8 | 58.9 |
| 12 barg | 57.3 | 58.6 | 59.9 | 61.3 | 62.6 | 63.9 | 65.2 |
| 氧气纯度% | 在最低富氧流量下的原料空气消耗量 L/min | ||||||
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | |
| 4 barg | 24.5 | 28.4 | 33.4 | 41.3 | 77.1 | 77.1 | - |
| 5 barg | 31.2 | 35.5 | 41.1 | 49.5 | 80.6 | 80.6 | 139 |
| 6 barg | 38.1 | 43.3 | 50.2 | 58.1 | 92.2 | 92.2 | 138 |
| 7 barg | 45.1 | 51.2 | 59.5 | 68.8 | 104 | 104 | 149 |
| 8 barg | 52.4 | 59.4 | 69.0 | 79.9 | 120 | 120 | 166 |
| 9 barg | 59.8 | 67.8 | 78.8 | 91.2 | 137 | 137 | 187 |
| 10 barg | 67.4 | 76.6 | 88.8 | 103.0 | 158 | 158 | 219 |
| 11 barg | 75.7 | 85.7 | 99.6 | 116.0 | 182 | 182 | 261 |
| 12 barg | 83.7 | 95.0 | 110.0 | 129.0 | 208 | 208 | 310 |
富氧空气以大气压排出。富氮空气流路的最大压降<0.3bar。最大富氧流量=最小流量+ 30%。
升/分钟(l/min) 指在 1013 mbar(绝对压力)和 20℃ 条件下的流量。
环境条件
| 环境温度 | +2℃~+45℃ | ||
| 环境压力 | 大气压 | ||
| 空气质量 | 无污染物的清洁空气 |
*最大进气温度，在13brag下运行时为35℃。
适用于 EnOxy 304, 604, 606 的材料
| 外壳 | 钢 | ||
| 管体 | 铝 | ||
| 涂层（外壳） | ESPC至Ral7035（浅灰色） | ||
| 涂层（管体） | 无 |
原料空气条件
| 最大工作压力 | 13.0barg** | ||
| 最小/最大工作温度 | +2℃~+45℃ | ||
| 最大油蒸汽温度 | ＜0.01mg/m³ | ||
| 颗粒物 | 经过0.01μm过滤精度过滤 | ||
| 相对湿度 | ＜100%（无冷凝） |
*最大进气温度，在13barg下运行时为35℃。
**最大进气压力，在45℃下运行时为10barg。
重量、尺寸和连接
| 尺寸（H*W*D） | 386*80*63mm | ||
| 重量 | 2.3kg | ||
| 原料空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 富氮空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 常压富氧空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 尺寸图 | 参考K3.1.350 |
流量修正
| 进气温度非20℃的氮气流量 | 使用公告S3.1.085* | ||
| 进气温度非20℃的进气消耗量 | 使用公告S3.1.085* |
